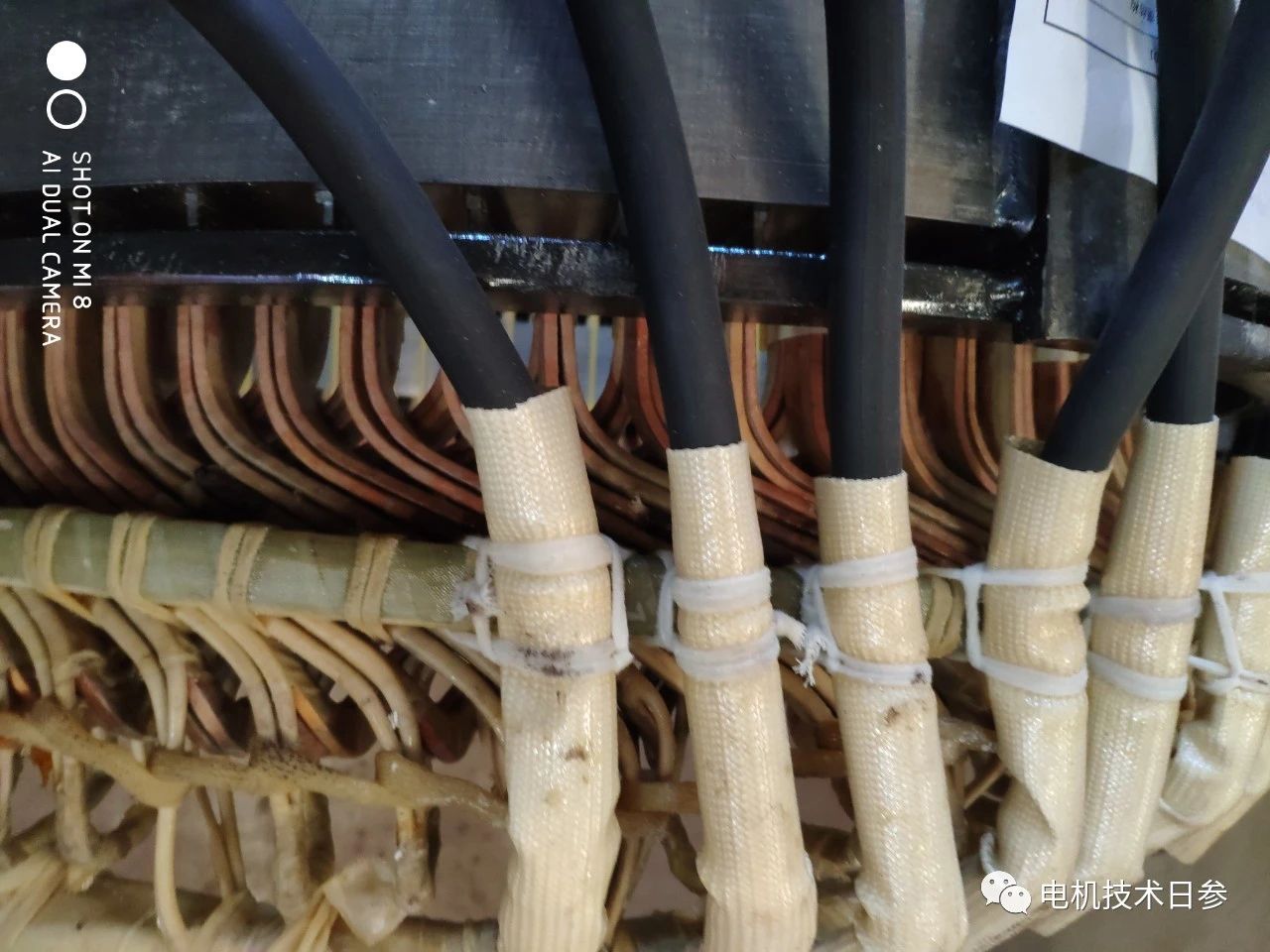

对于引接线部分，有三个环节最容易出问题：第一，引线与绕组本线的焊接位置，如何实现两者焊接牢固，并解决好该位置对于绕组电阻的影响非常关键；第二，引接线引出过程，因为要从电机的内腔经过机壳引出，如果机壳有尖锐的铸造飞边，很容易将引线的绝缘护套损伤，导致对地故障；第三，是引线与接端头的连接，实际操作过程中，存在的问题包括剥离护套时将引线导体切断、引线的部分导体未能进入接端头管孔，特别是两者的连接不可靠问题更为严重。
以上都是操作层面容易发生的问题，当然，采用质量稳定的引接线是保证该环节质量可靠的必要条件。
该系列标准是针对于电机绕组而制订的电机引接线专用标准，按照电机的不同耐等级及耐腐蚀要求，以一般规定为基础标准，制订了导体连续运行最高温度70℃、90℃、125℃、150℃和180℃共5个温度等级，以及一个耐氟利昂软腐蚀要求的个性化要求软电线，每一个类型的电线又按照不同的电压等级分类。
随着电动机产品工况的进一步细分，对于数量较少的情况，电机厂家往往采用高一级甚至高两级和引接线，以保证电机运行的可靠性，但对于大批量的生产，往往会综合电机运行安全性和经济性进行评价，与引接线生产厂进行对接，选择满足产品但又相对经济的特殊产品。
目前，该系列标准由JB/T 6213.1-6213.6共6个标准组成，对应的基本情况为：
●JB/T 6213.1 电机绕组引接软电缆和软线 第1部分：一般规定
●JB/T 6213.2 电机绕组引接软电缆和软线 第2部分：连续运行导体温度为70℃的软电缆和软线
●JB/T 6213.3 电机绕组引接软电缆和软线 第3部分：连续运行导体温度为90 ℃的软电缆和软线
●JB/T 6213.4 电机绕组引接软电缆和软线 第4部分：连续运行导体温度为180 ℃的软电缆和软线
●JB/T 6213.5 电机绕组引接软电缆和软线 第5部分：耐氟利昂软线
●JB/T 6213.6 电机绕组引接软电缆和软线 第6部分：连续运行导体温度为125 ℃和150 ℃的软电缆和软线
